每天诊断 19：宝腾 Impian

汽车故障：

一辆宝腾Impian有间歇性起动故障，而且会随机性熄火，这些故障会使该车的发动机警告灯点亮。

故障诊断的第一步是利用故障诊断工具从ECU中读取故障码和相关数据。然而，在使用故障诊断工具的时候，ECU与故障诊断工具之间并不能建立通信。目前而言，我们并不知道是故障诊断工具出错了，还是该汽车ECU发生了故障。

于是我们将总线测试盒接到汽车的故障诊断接口，总线测试盒的“高”和“低”指示灯皆被点亮，这表明ECU能给故障诊断接口提供工作电压。这时将故障诊断工具插入总线测试盒。故障诊断工具还是不能与ECU建立通信， K-线并没有动作。这表明故障可能存在于故障诊断工具的连接线或者通信密钥上。

将故障诊断工具和ECU之间的通信密钥清除之后，马上就读到了汽车的故障码如下：

P0340 — 凸轮轴位置传感器电路‘A’ 岸 1 或单个电路

在清除故障码并把所有测试诊断工具从汽车上拆下来后，我们对该汽车进行了路试。回到修理厂，在发动机还在运转的情况下，我们观测并记录了凸轮轴传感器的输出波形，如下图所示。

在关闭发动机而且不起动的情况下，将总线测试盒和故障诊断工具再次通过汽车的故障诊断接口连接到汽车上，这次读取到的故障码与之前的一样。我们再次观测并记录了凸轮轴传感器的输出波形，如下图所示。

这表明凸轮轴传感器出现故障了。

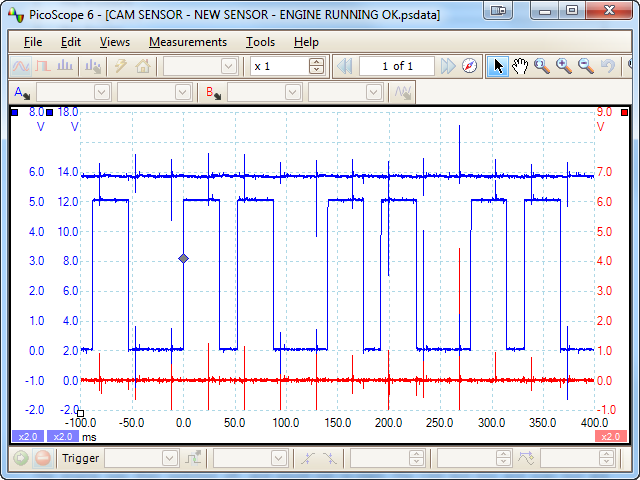

将旧的凸轮轴传感器更换掉，清除汽车故障码，观测并记录新的凸轮轴传感器的输出波形如下：

重新进行路试，回到修理厂后就读不到原来的故障码了。
